Focused Ion Beam
Was kann ein Focused Ion Beam?

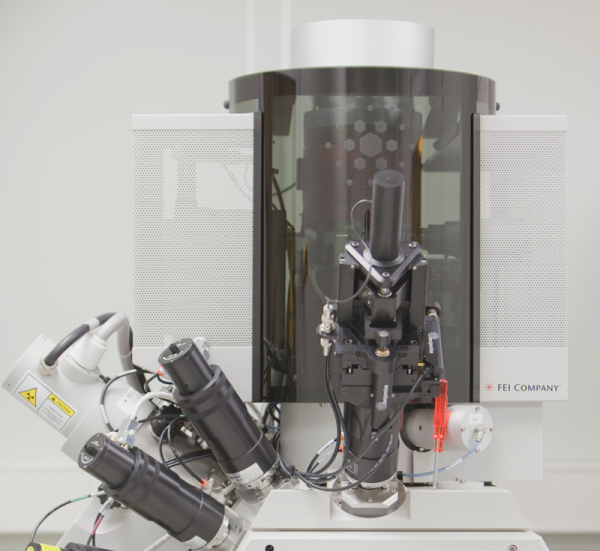

Die Arbeitsgruppe von Prof. Dr. Lorke nutzt ein FIB/SEM DualBeam™ Mikroskop der Firma FEI als „Nanowerkbank“ zur Probenpräparation im Nanometer-Maßstab. Mit diesem Gerät ist es zum einen - wie bei einem klassischen Rasterelektronenmikroskop (SEM) - möglich Aufnahmen von Proben mit sehr hoher Auflösung zu erstellen und zum anderen Proben mit Hilfe von Gallium-Ionen zu strukturieren. Die Abkürzung FIB steht für Focused Ion Beam. Beide Möglichkeiten sind hier in einem Gerät vereinigt.
Abbildung 1: Elektronenmikroskopische Aufnahme eines mit dem Ionenstrahl präparierten Querschnitts durch eine Elektrode für eine Li-Batterie Draufsicht (links), Ansicht des Querschnitts (rechts).
Weiterführende Informationen
Focused Ion Beam in ICAN
![](/imperia/md/images/cenide/ican/fib/fittosize__600_0_4d980251615ba70a4eb2792069597957_fib_abb1.jpg)
Abbilden mittels SEM und FIB
Das Abbilden von Probenoberflächen ist mit dem Elektronenstrahl sowie dem Ionenstrahl bis zu einer Auflösung von ca. 1 nm bzw. 5 nm möglich.
![](/imperia/md/images/cenide/ican/fib/fittosize__600_0_f2ea5ebb64d91c081a0b2884e2637c26_fib_abb2a.jpg)
Schneiden und Strukturieren
Mit Hilfe des Ionenstrahls ist es möglich, eine laterale Strukturierung von Proben vorzunehmen, aber auch in die Probe hinein zu schneiden, um Querschnitte der Proben zu untersuchen.
![](/imperia/md/images/cenide/ican/fib/fittosize__600_0_11fc35546d16ac3226c061a5d53fbd0d_fib_abb5.png)
Lokale Materialdeposition
Zusätzlich gestattet dieses Gerät die Deposition von Platin, als leitendes Material, und Siliziumoxid, als isolierendes Material.
![](/imperia/md/images/cenide/ican/fib/fittosize__600_0_379257ba21d11013a470412489214a71_fib_abb6a.png)
Präparation von TEM-Lamellen
Für eine Untersuchung mittels TEM ist es notwendig eine sehr dünne Lamelle zu präparieren. Dies kann auf herkömmliche Weise durch Polieren erreicht werden.
