Messwagen

Der abteilungseigene Messwagen (7,5 t, Allradantrieb) zeichnet sich durch eine kombinierte Klima- und Lufthygiene-Messtechnik aus (siehe unten). Der mobile und netzunabhängige Betrieb, in Verbindung mit modernen Spurenstoffanalysatoren (Prüf- und Nullgasaufbereitung) sowie einem Gaschromatographen, ermöglicht die punktuelle und flächenhafte Erfassung der wichtigsten primären und sekundären atmosphärischen Spurenstoffe. Die variabel gestaltete Probenahmemöglichkeit gestattet vergleichende Immissionsmessungen der Spurenstoffe NO, NO2, CO, CO2, O3 und Schwebstaub sowie aller relevanten Kohlenwasserstoffe (z. B. Benzol, Toluol, Xylole, Isopren) sowohl im Dachniveau des Messwagens (4 m ü. Gr.) als auch im bodennahen Durchmischungsraum (z. B. in Kinderhöhe). Es können Standmessungen, z.B. zur Ermittlung von Tagesgängen der genannten Spurenstoffe durchgeführt werden sowie Messungen während der Fahrt, z.B. zur Darstellung der Immissionssituation in verschiedenen Straßentypen.

Optional ist eine Probenahme bis in eine Entfernung von 40 m vom Messwagen möglich. Durch die gleichzeitige Erfassung der meteorologischen Größen Lufttemperatur, relative Luftfeuchtigkeit, Luftdruck, Windgeschwindigkeit und -richtung bis in eine Höhe von 10 m ü. Gr. sowie der Globalstrahlung, der UV-Strahlung und der Strahlungsbilanz, ist eine detaillierte Analyse der räumlichen und zeitlichen Immissionsstruktur am Messort realisierbar. Beispielsweise können windrichtungsabhängige, spurenstoffspezifische Belastungsschwerpunkte ermittelt oder Rückschlüsse auf die immissionsklimatische Bedeutung von Beurteilungsflächen für die Frischluftzufuhr abgeleitet werden.

Die mobile Luftqualitätsüberwachung bildet in Verbindung mit stationären Messungen eine umfassende Datengrundlage für die

  • Aufstellung von Immissionskatastern,
  • numerische Simulation der Spurenstoffausbreitung,
  • Eingangsdaten zur Modellierung des Ist- und Planzustandes für Windkanaluntersuchungen,
  • gutachterliche Beurteilung von Planungsvorhaben und Genehmigungsverfahren sowie
  • Festlegung von Maßnahmen zur Verminderung der Luftbelastung

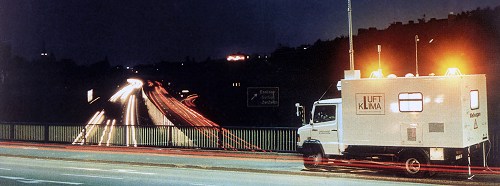

Messbus

Geräteausstattung zur Erfassung atmosphärischer Spurenstoffe:

Partikel (0,25 µm - 32 µm)

  • Hersteller: Fa. Grimm Aerosol Technik
  • Gerätetyp: 107
  • Messprinzip: optischer Partikelzähler
  • Korngrößenfraktionen: PM10, PM2,5, PM1 (Massenkonzentrationen),

Kohlenmonoxid (CO)

  • Hersteller: Thermo Scentific
  • Gerätetyp: 48i
  • Messprinzip: NDIR-Photometer mit Gasfilter-Korrelation
  • Messbereiche: 0-10 ppm, 0 - 20 ppm, 0 - 100 ppm
  • Nachweisgrenze: 0,01 ppm
  • Ansprechteit (t90): < 20 s (< 10 s ohne Filter)

Kohlendioxid (CO2)

  • Hersteller: Li Cor
  • Gerätetyp: Li 840
  • Messprinzip: IR Photometer
  • Messbereiche: 0-2000 ppm CO2, 0-80 ppm H2O
  • Nachweisgrenze: 0,1 ppm CO2, 0,1 ppm H2O
  • Ansprechteit (t90): 12 s

Ozon (O3)

  • Hersteller: Thermo Scentific
  • Gerätetyp: 49i
  • Messprinzip: UV-Absorption Cross Flow Modulationstechnik
  • Messbereiche: 0 - 0,1 ppm, 0 - 0,2 ppm, 0 - 0,5 ppm, 0 - 1,0 ppm
  • Nachweisgrenze: 0,002 ppm
  • Ansprechzeit (t90): 30 s

Stickstoffoxide (NOX)

  • Hersteller: Thermo Scentific
  • Gerätetyp: 42i
  • Messprinzip: Chemilumineszenz
  • Messbereiche: 0 - 0,1 ppm, 0 - 0,2 ppm, 0 - 0,5 ppm, 0 - 1,0 ppm
  • Nachweisgrenze: 0,0004 ppm
  • Ansprechzeit (t90): 60 s

Kohlenwasserstoffe BETX (Benzol, Ethylbenzol, Toluol, Xylol)

  • Synspec GC 955
  • PID Detektor
  • Messprinzip: Gaschromatographie

Geräteausstattung zur Erfassung meteorologischer Größen
Windgeschwindigkeit, -richtung

  • Hersteller: Thies, Ultraschall 2D
  • Messbereich: 0 bis 60,0 m/s
  • Auflösung: < 0,1 m/s
  • Ansprechempfindlichkeit: < 0,1 m/s
  • Windrichtung: 0 bis 359,5°
  • Auflösung: 1°
  • Erfassungshöhe: 4 bis 10 m ü. Gr.

Lufttemperatur

  • Hersteller: Friedrichs
  • Messelement: Pt 100 (DIN 43760)
  • Genauigkeit: 0,1 °C
  • Selbsterwärmungsfehler: 0,05 °C/mW
  • Erfassungshöhe: 0,5 bis 10 m ü. Gr.

Relative Luftfeuchtigkeit

  • Hersteller: Friedrichs
  • Messelement: kapazitiver Geber
  • Genauigkeit: 0,5 %
  • Erfassungshöhe: 0,5 bis 10 m ü. Gr.

Globalstrahlung

  • Hersteller: Thies
  • Gerätetyp: Pyranometer CM 11/14
  • Messbereich: 0 bis 1400 W/m²
  • Spektralbereich: 305 bis 2800 nm
  • Empfindlichkeit: 4 bis 6 µV m-²/W
  • Erfassungshöhe: 3,5 m ü. Gr.

UV-Strahlung

  • Hersteller: Lambrecht
  • Gerätetyp: Eppley UV-Radiometer TURV
  • Messbereich: 0 bis 50 W/m²
  • Spektralbereich: 295 bis 385 nm
  • Empfindlichkeit: 150 µV m²/W
  • Erfassungshöhe: 3,5 m ü. Gr.













































Messbuss
