3D optisches Profilometer
3D optisches Profilometer
Analytik
Beschreibung:

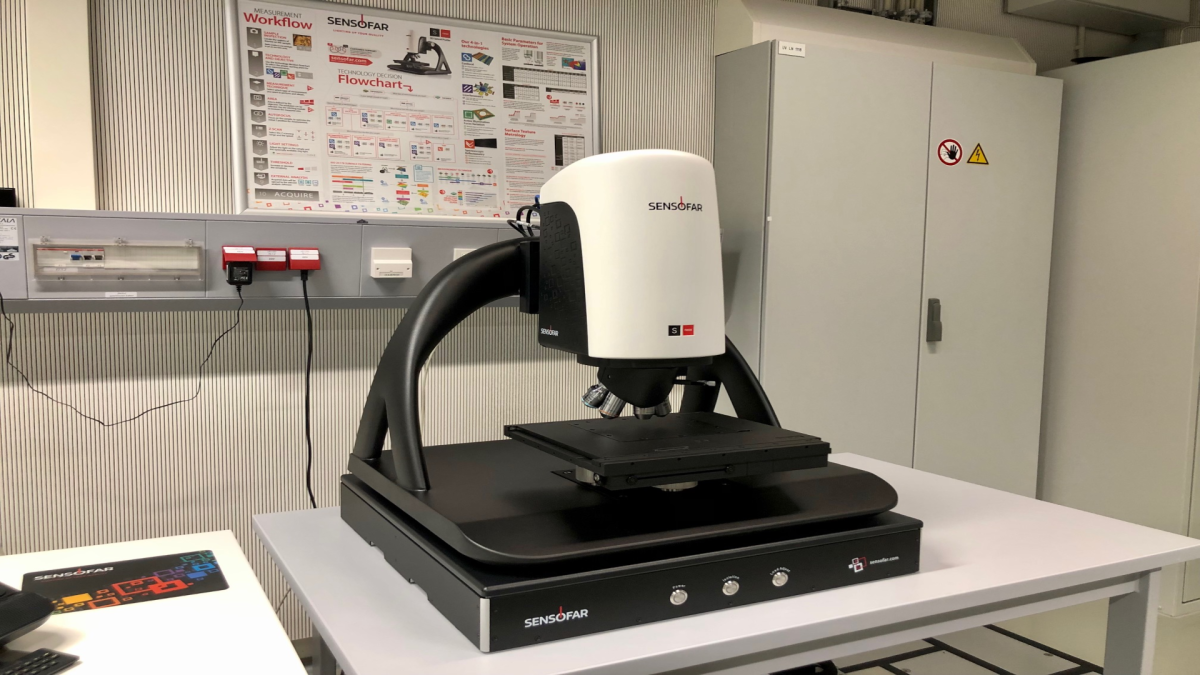

Das optische 3D-Profilometer ist ein hochpräzises Messgerät zur dreidimensionalen Erfassung der Oberflächenstruktur von Objekten.
Es basiert auf der optischen Interferenztechnologie und verwendet Lichtwellen, um Höhenunterschiede auf der Oberfläche zu messen. Das Profilometer erzeugt ein detailliertes Bild der Oberfläche, indem es die Phasenverschiebung des reflektierten Lichts analysiert. Dadurch können Merkmale wie Rauheit, Krümmung, Unebenheiten und andere Oberflächenparameter präzise gemessen werden.
Spezifikationen:
| Informationen über: | Topographie (3D: lateral & Höhe) |
| Materialien: | feste Materialien mit einer nutzbaren Pro- bengröße von 114 mm x 75 mm x 40 mm (L x B x H) |
| Messtechniken: | konfokale Messung, Fokusvariation, Interferometrie (PSI, CSI), Reflektometrie (Dünnschicht) |
| Verwendete Wellenlängen (LED): | rot (630 nm), grün (530 nm), blau (460 nm) und weiß |
| Objektive: | Auflicht-Hellfeld: 2,5×, 5×, 10×, 20×, 50×; Interferometrie: 10×, 50× |
| Optische Auflösung: | lateral bis zu 250 nm, vertikal bis zu 1 nm, abhängig vom verwendeten Objektiv, der Messtechnik und der Probe |
| Abbildung: | hochauflösende Kamera (2442 x 2048 Pixel) |
| Besonderheiten: | keine beweglichen Bauteile, differenti- eller Interferenzkontrast (DIK) |
