Auf dieser Seite finden Sie Hilfe zur Medientechnik im Praktikums/Seminarraum S05 V05 F55
Hilfe beim AnschlussMedientechnik im Praktikums/Seminarraum S05 V05 F55
Hilfe zur Medientechnik: Wählen Sie zunächst, welches Gerät Sie für Ihre Veranstaltung nutzen möchten:
- Ich möchte mein (mitgebrachtes) Notebook benutzen
- Ich möchte den vorinstallierten ThinClient nutzen
- Ich möchte die Dokumentenkamera nutzen
- Ich möchte ein Dozentenmikroskop nutzen
- Ich möchte das Abstimmungssystem nutzen
Hinweis: damit auch die hinteren Sitzreihen Beamerpräsentationen folgen können, ist auf der linken Seite ein zweiter Beamer sowie eine von der Decke manuell ausziehbare Leinwand montiert. Der zweite Beamer wird ebenfalls über die weiße Fernbedienung gesteuert - dafür müssen Sie die Fernbedienung allerdings aus der Nähe auf den Beamer richten.
S05 V05 F55: Nutzung Ihres (mitgebrachten) Notebooks
Schritt 1 Wählen Sie den Grafikanschluss Ihres Notebooks
Verbinden Sie den Grafikanschluss Ihres Notebooks mit einer der Anschlussmöglichkeiten auf dem Dozententisch:

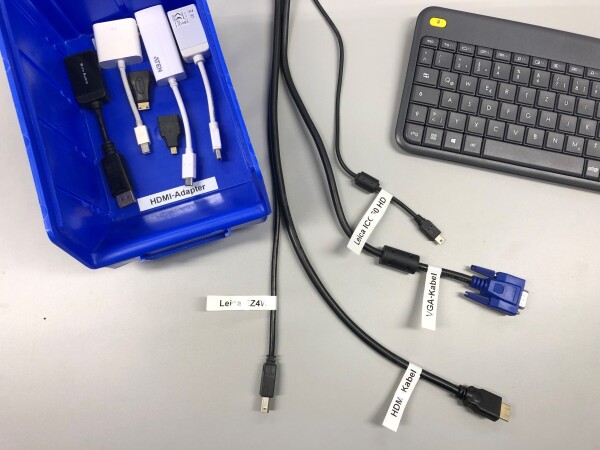

- HDMI (Hinweis: Adapter zum HDMI-Kabel für alle weiteren digitalen Schnittstellen finden Sie in der blauen Box auf dem Dozententisch: Mini-HDMI, Micro-HDMI, Display-Port, Mini-Display-Port, USB-C)
- VGA (blauer Stecker)
Hinweis: Sie können die vorinstallierten Aktivboxen auch zur Sound-Wiedergabe von Ihrem Notebook nutzen. Ziehen Sie dafür den grünen Klinkenstecker von der Soundbar am Monitor des Dozententisches ab und verbinden diesen mit Kopfhörerausgang Ihres Notebooks.
Schritt 2 Wählen Sie die Bildquelle und Wiedergabegerät am HDMI-Switch

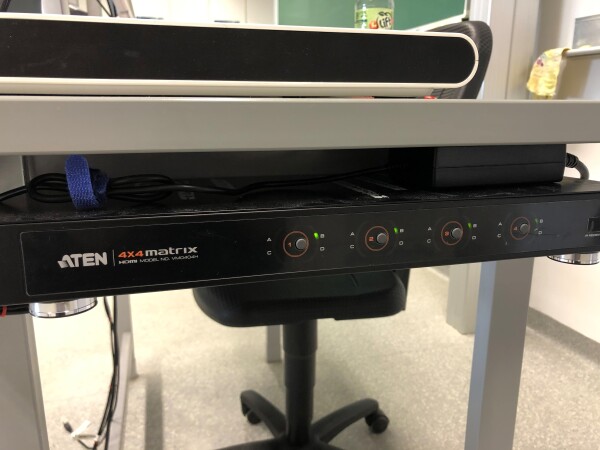

Auf der linken Seite des Dozententisches ist unter der Tischplatte ein HDMI-Switch montiert. Hier können Sie flexibel den 3 Wiedergabemöglichkeiten 4 Bildquellen zuordnen.
| Bildquellen/Input | Wiedergabe/Output |
|---|---|
| A: ThinClient | 1: Monitor Dozententisch |
| B: Dokumentenkamera | 2: Beamer hinten |
| C: HDMI-Kabel | 3: Beamer vorne |
| D: VGA-Kabel |
Wählen Sie für den Anschluss Ihres Notebooks an den gewünschten Wiedergabemöglichkeiten 1, 2 und 3 entweder C: HDMI-Kabel oder bei Anschluss über das VGA-Kabel D: VGA-Kabel.
Schritt 3 Schalten Sie die gewünschten Wiedergabegeräte ein
- Monitor am Dozententisch (rechts unten am Monitor)
- Beamer hinten über die (weiße) Fernbedienung
- Beamer vorne über die (weiße) Fernbedienung
Hinweis: die Beamer-Fernbedienung wird normalerweise nur für das Ein- und Ausschalten des Beamers benötigt. Sollte von den Beamern kein Bild dargestellt werden, müssen Sie den Input des Beamers auf HDMI stellen: Richten Sie dafür die Fernbedienung auf den Beamer und drücken die Taste 8 (HDMI).
S05 V05 F55: Verwendung des ThinClients
Schritt 1 Einschalten des ThinClients
Der ThinClient sollte in der Regel bereits eingeschaltet sein. Falls nicht, ist der ThinClient unterhalb der Tischplatte an der linken vorderen Ecke des Dozententisches montiert.
Hinweis: Schalten Sie den ThinClient an der linken vorderen Ecke ein (s. Bild) auf der Unterseite des Gerätes ein (auf Höhe des Dell-Symbols)
Schritt 2
Auf der linken Seite des Dozententisches ist unter der Tischplatte ein HDMI-Switch montiert. Hier können Sie flexibel den 3 Wiedergabemöglichkeiten 4 Bildquellen zuordnen. Wählen Sie für jedes gewünschte Wiedergabegerät die Option A: ThinClient aus.
| Bildquellen/Input | Wiedergabe/Output |
|---|---|
| A: ThinClient | 1: Monitor Dozententisch |
| B: Dokumentenkamera | 2: Beamer hinten |
| C: HDMI-Kabel | 3: Beamer vorne |
| D: VGA-Kabel |
Schritt 3 Schalten Sie die gewünschten Wiedergabegeräte ein
- Monitor am Dozententisch (rechts unten am Monitor)
- Beamer hinten über die (weiße) Fernbedienung
- Beamer vorne über die (weiße) Fernbedienung
Hinweis: die Beamer-Fernbedienung wird normalerweise nur für das Ein- und Ausschalten des Beamers benötigt. Sollte von den Beamern kein Bild dargestellt werden, müssen Sie den Input des Beamers auf HDMI stellen: Richten Sie dafür die Fernbedienung auf den Beamer und drücken die Taste 8 (HDMI).
S05 V05 F55: Verwendung der Dokumentenkamera
Schritt 1 Dokumentenkamera einschalten
Schalten Sie die Dokumentenkamera vorne an der rechten Seite ein.
Hinweis: die Kamera benötigt ca. 30 Sekunden für den Startvorgang
Schritt 2 Dokumentenkamera als Bildquelle auswählen
Auf der linken Seite des Dozententisches ist unter der Tischplatte ein HDMI-Switch montiert. Hier können Sie flexibel den 3 Wiedergabemöglichkeiten 4 Bildquellen zuordnen. Wählen Sie für jedes gewünschte Wiedergabegerät die Option B: Dokumentenkamera aus.
| Bildquellen/Input | Wiedergabe/Output |
|---|---|
| A: ThinClient | 1: Monitor Dozententisch |
| B: Dokumentenkamera | 2: Beamer hinten |
| C: HDMI-Kabel | 3: Beamer vorne |
| D: VGA-Kabel |
Schritt 3 Bildausschnitt einstellen
Platzieren Sie das darzustellende Objekt auf der Fläche der Dokumentenkamera.
Hinweis: die Dokumentenkamera verfügt über einen leistungsfähigen optischen und digitalen Zoom, so dass auch kleine Objekte in guter Bildqualität dargestellt werden können.
Benutzen Sie hierfür die ZoomIn/ZoomOut-Tasten (s. Bild)
Für die Darstellung beweglicher Objekte kann das Bild über die Freeze-Taste eingefroren und später wieder freigegeben werden.
S05 V05 F55: Verwendung der Dozentenmikroskope
Schritt 1 Wählen Sie das Dozentenmikroskop

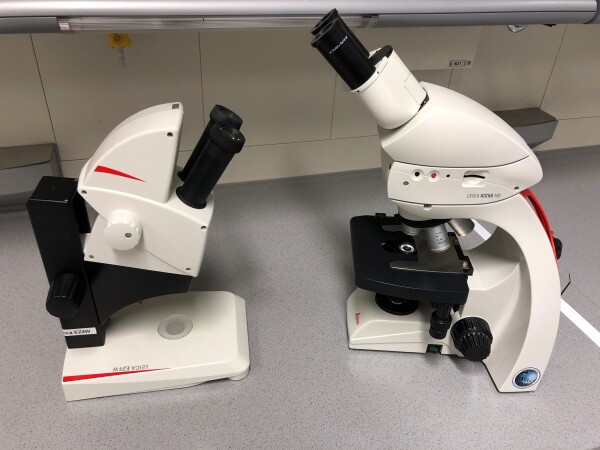

Sie haben die Wahl zwischen zwei Dozentenmikroskopen:
- Leica DM500 (ICC50) - binokulares Lichtmikroskop (max. Vergrößerung 1000fach mit Ölobjektiv) - Schrank 1
- Leica EZ4HD - binokulares Lichtmikroskop (max. Vergrößerung 40fach) - Schrank 5
Platzieren Sie das gewünschte Mikroskop auf dem Dozententisch.
Schritt 2 Dozentenmikroskop anschließen
Verbinden Sie das Dozentenmikroskop sowohl mit dem USB-Kabel, als auch mit dem HDMI-Kabel auf dem Dozententisch:
- Leicca DM500 (ICC50): Mini-USB-Kabel und HDMI-Kabel
- Leica EZ4HD: USB-Kabel und HDMI-Kabel (Mini-HDMI-Adapter in der blauen Box)
Schritt 3 Dozentenmikroskop als Bildquelle wählen
Auf der linken Seite des Dozententisches ist unter der Tischplatte ein HDMI-Switch montiert. Hier können Sie flexibel den 3 Wiedergabemöglichkeiten 4 Bildquellen zuordnen. Wählen Sie C: HDMI-Kabel als Bildquelle für jede von Ihnen gewünschte Wiedergabemöglichkeit aus.
| Bildquellen/Input | Wiedergabe/Output |
|---|---|
| A: ThinClient | 1: Monitor Dozententisch |
| B: Dokumentenkamera | 2: Beamer hinten |
| C: HDMI-Kabel | 3: Beamer vorne |
| D: VGA-Kabel |
S05 V05 F55: Nutzung des Abstimmungssystems
In 3 Schritten zur Nutzung des fest installierten Abstimmungssystems für Ihre interaktive Lehrveranstaltungen oder Antestate.
Hinweis: Das Abstimmungssystem wird aus einer PowerPoint-Präsentation heraus genutzt - bitte beachten Sie zur Vorbereitung diese Anleitung.
Schritt 1 Notebook oder ThinClient?
Sie können eine virtuelle Maschine oder den vorinstallierten Thinclient oder Ihr mitgebrachtes Notebook verwenden:
- ThinClient: hier ist die Software Angage Quiz Plus (AQP) bereits installiert. Melden Sie sich am Pool "Win10, Studierende Biologie" oder "Win10, Students Biology" an. Hinweise zur Nutzung des Thinclients erhalten Sie hier.

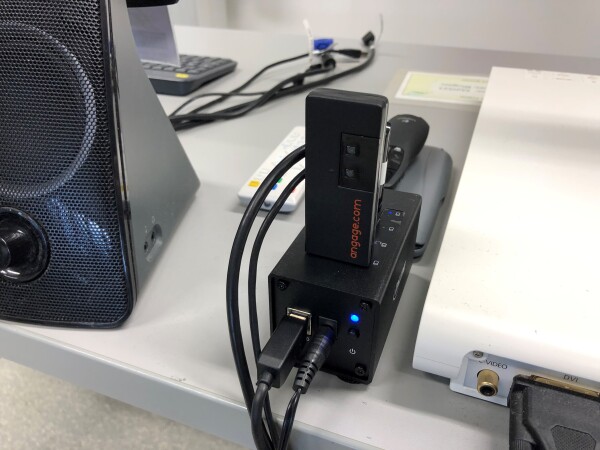

- Notebook: auf Ihrem Windows10-Notebook muss zunächst die AngageQuizPlus-Software installiert werden - Sie können die Software hier herunterladen. Wenn die Software installiert ist, müssen Sie noch den USB-Sender/Empfänger vom USB-HUB auf dem Dozententisch abziehen (s. Bild) und mit Ihrem Notebook verbinden.
Hinweis: Wir empfehlen die Nutzung des ThinClients zur Nutzung des Abstimmungsssystems.
Schritt 2 Angage Quiz Plus (AQP) starten und Abstimmgeräte testen
- Starten Sie nun Angage Quiz Plus (AQP) und bestätigen ggf. die Office-Anpassung: es öffnet sich MS-Powerpoint mit einem zusätzlichem Reiter "Angage Quiz Plus"
- Öffnen Sie Angage Quiz Plus (über den Reiter) und wählen oben links Hardware Setup
